HBA电动式实行器产品系列

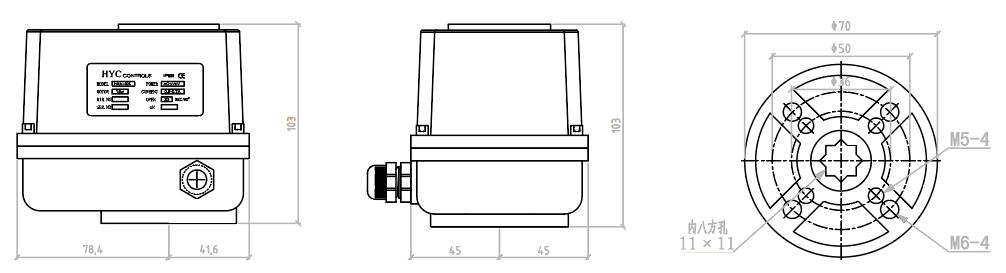

性能参数及外型尺寸
| HBA-002 | HBA-003 | HBA-005 |
打印输出力矩 | 18N/M | 30N/M | 50N/M |
同步电机马力 | 20W | 20W | 20W |
已经打响时期 90° | 95-90° | 15SL-90° | 255-90° |
回升多角度 | 0-90° | 0-90° | 0-90° |
装置尺码 | IS005211 F03-05 八角输入输出孔11X11 | ||
腔体原料 | 压铸铝碳素钢 | ||
单重 | 1.7KG | ||
防护系统游戏等级 | IP67 | ||
环镜温度控制 | -20°C~+55°C | ||
电压 | AC:220V、AC:110V | ||
标准单位系统配置 | 启闭满量程，无源4g信号。 | ||

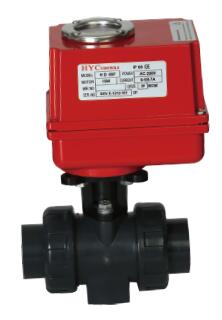

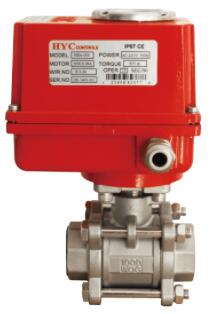

HBA连接器气动阀门选择装配表
制定器款式 | 打印输出转矩 | 进入设置周期 90° | 软封严电动蝶阀 | 不锈钢球阀 | UPVC 阀体 | 送风碟阀 |
HBA-002 | 18N/M | 95-90° | DN25-32 | DN15-20 | DN15-25 | DN40 |
HBA-003 | 30N/M | 15s-90° | DN32-40 | DN20-25 | DN32-40 | DN65 |
HBA-005 | 50N/M | 25s-90° | DN40-50 | DN25-32 | DN40-50 | DN80 |
因球阀类种种类繁多，各产出厂产出的球阀扭距都是同样，各种的采用生态环境。
因此，建议在选择电动执行器型号时，应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。
系列

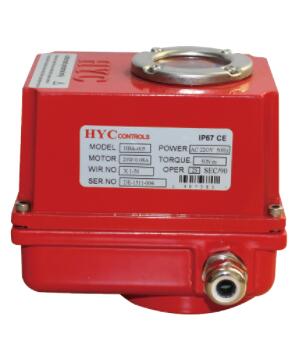

HBA系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技術含水量高，品性卓越，功能准确相对稳定
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了
环氧树脂、粉末涂层处理，防腐性能好
所在力矩：20-50NM（5Kg.m）
电机可反转，扭矩大，电流低
隔离能力：IP67
标准结构
的安装满足国.际规则ISO5211（F03/F05）
原则企业产品为4个定位旋转开关，2个细则按钮，2个附加限位开关（干触点）
防脱螺栓
限位开关设计简单可靠
聚集式接线柱图，接线柱图接线鼻子8个端子
要求色：墨绿色、大红色或绿色
