HBC电动三轮执行力器类型
耐热性技术指标及内部空间长度
| HBC-007 | HBC-010 | HBC-015 |
内容输出最大扭矩 | 18N/M | 100N/M | 150N/M |
三相电机工作电压 | 20W | 20W | 20W |
来的时间 90° | 25s-90-90° | 35S-90° | 48s-90° |
旋转斜度 | 0-270° | 0-270° | 0-270° |
装有长宽比 | IS005211 F05-07 八角空洞输 14X14 17X17 | ||
箱壳的材料 | 铝合金轨道属压铸 | ||
克重 | 3.8KG | ||
预防技能等级 | IP67 | ||
情况工作温度 | -20°C~+55°C | ||
电源模块 | AC:110V、AC:220V | ||
标准化性能 | 按钮开关示值，无源信号灯，调温、内循环法循环法、手动温度控制。 | ||
HBC制定器止回阀选择装配表
施行器参数 | 伤害力距 | 关闭用时 90° | 软密封圈碟阀 | 硬隔绝碟阀 | 三通球阀 | UPVC 蝶阀 | 通风工作碟阀 |
HBC-007 | 70N/M | 25s-90° | DN50-80 | DN40 | DN40 | DN50-65 | DN80-100 |
HBC-010 | 100N/M | 35s-90° | DN80-100 | DN50 | DN50 | DN65-80 | DN100-200 |
HBC-015 | 150N/M | 48s-90° | DN100-125 | DN65 | DN65 | DN80-100 | DN200-250 |
因阀体品种应有尽有，各产生服务商产生的阀体转距没有一致性，各种的使用的场景。为此，提倡在选择电动四轮运行器型號时，时应据阀体的现实转距加30%~50%身为高压阀门的事情发动机功率。
系列

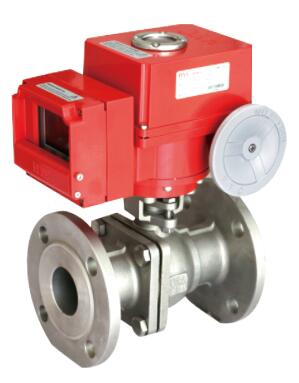

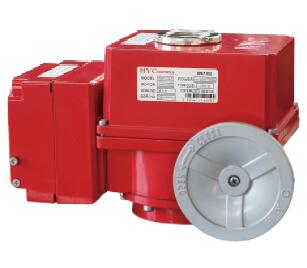

HBC系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技术工艺分量高，品级适宜，能力可信稳定可靠
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
輸出转距：70-150NM
电机可反转，扭矩大，电流低
防防性：IP67
标准结构
带手轮结构
安裝完全符合世界标准的ISO5211（F05/F07）
条件设备为4个限位器转换开关，2个原则按钮开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
规格背景色：绿、黄色或蓝颜色
电位计
高控制精度的传动齿轮直接性与CNC主轴结合在一起，连入指令阀位
比例控制器
由电子远程位置调节器组成
-输入信号：4~20mA，或0~10DVC
-输出信号：4~20mA，或0~10DVC
-可调节范围：零8mA,开16mA
-定位转动准确度：0.5~1.5%（考量于装前提）
AC/DC24V控制器
-AC/DC电功率输入（2-wire) only by user:
-机构设置控制技能
